Interruttore abatjour

Sostituire l’interruttore di una abatjour è una operazione molto semplice e alla portata di tutti.
Sono sufficienti 2 cacciavite e un paio di forbici.

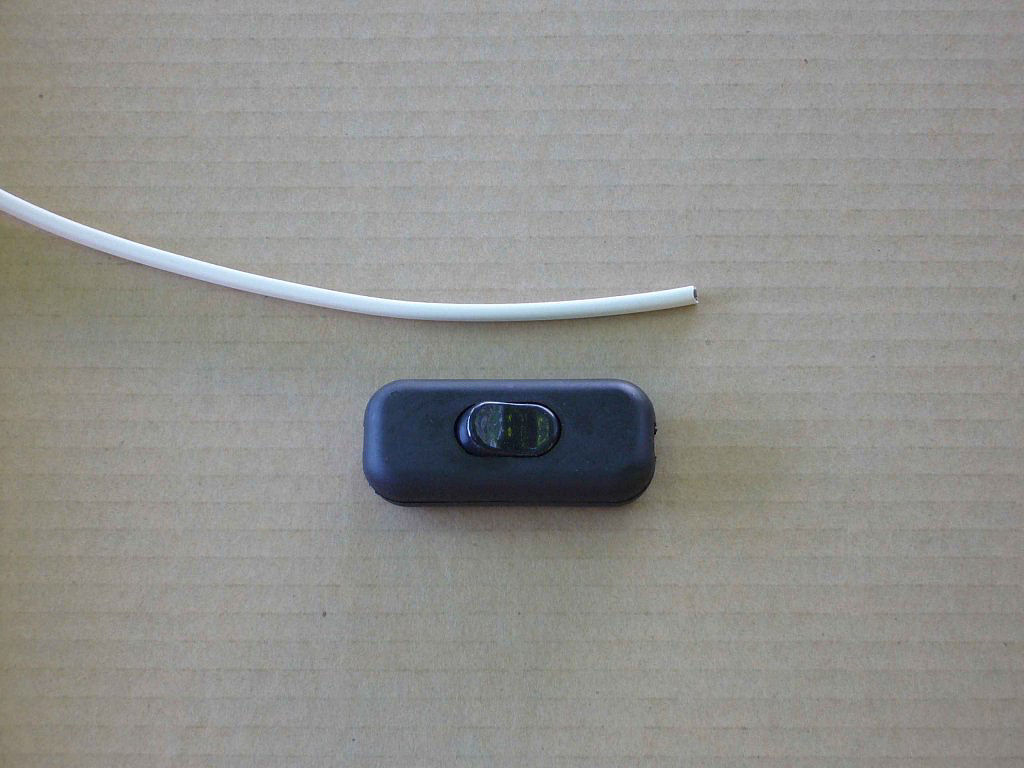

Per realizzare questo articolo sono stati impiegati un normale interruttore e uno spezzone di cavo elettrico piatto che servirà da esempio al lavoro da eseguire.






Ecco quello che dovete fare:

  1. Assicuratevi che la spina elettrica sia scollegata dalla presa di corrente!

  2. Eliminate il vecchio interruttore tagliando il cavo elettrico nelle sue immediate vicinanze.

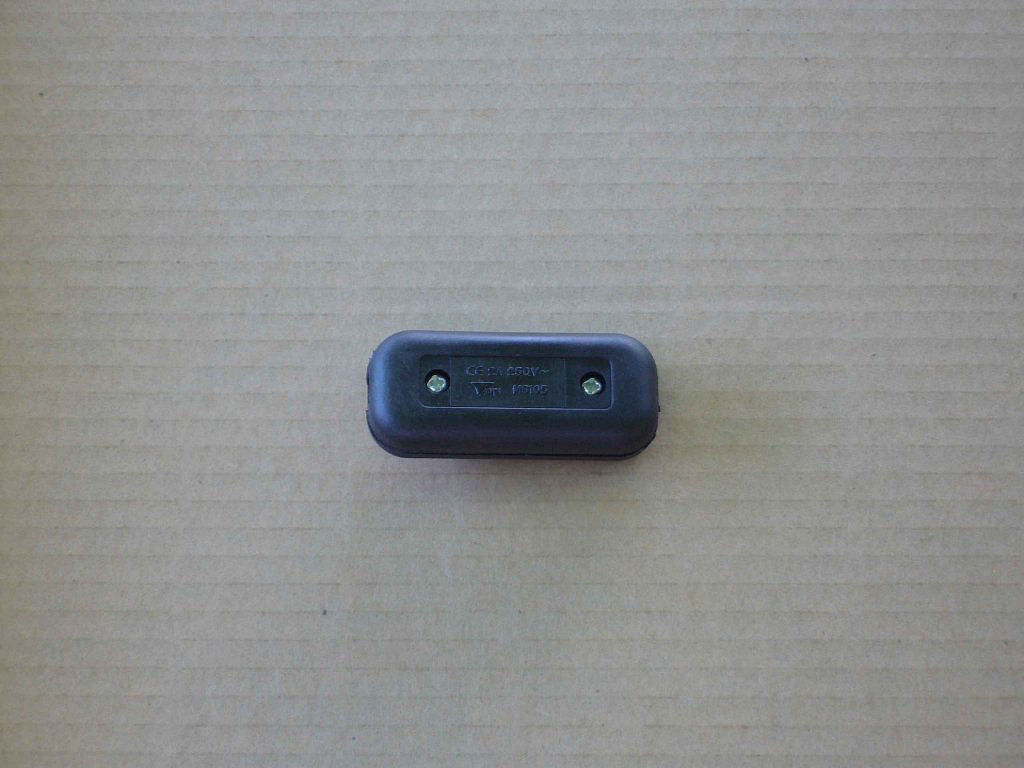

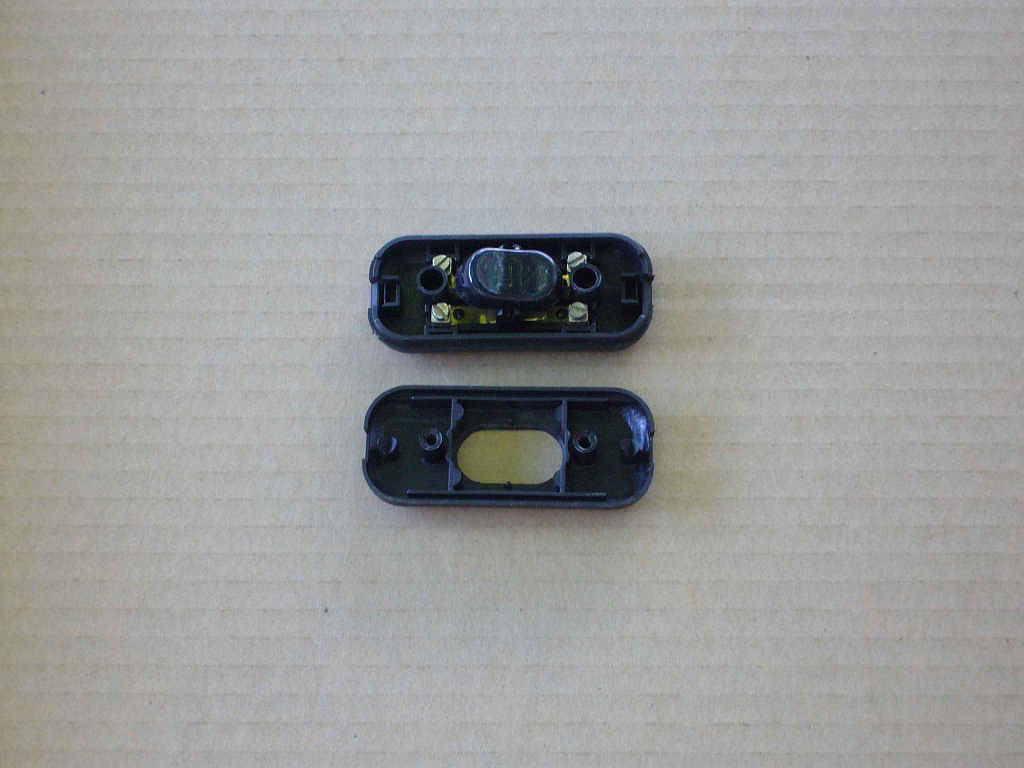

  3. Aprite l’interruttore svitando le due viti poste sul retro.





  4. Sguainate il cavo come in foto. Se il cavo che avete tra le mani è del tipo utilizzato in questo esempio, state attenti a non intaccare l’isolante colorato dei due fili.
    Ogni interruttore prevede delle misure di sguainamento diverse; in questo caso il tratto colorato (blu e marrone) è di 8 mm e quello in rame di 6 mm per un totale di 14 mm.





  5. Svitate le viti dei morsetti in modo che il foro risulti completamente libero.





  6. Prima di inserire la parte di rame nel morsetto, questa deve essere girata su se stessa a mo di spirale in modo da facilitare l’operazione (vedi foto del punto 4.)

  7. Serrate le viti senza esagerare e ripetete l’operazione dall’altro lato.
    N.B.: Dalla foto potrete notare che i morsetti hanno subito una lieve rotazione ma per questo tipo di interruttore è inevitabile ed è anche per questo motivo che non dovete serrare eccessivamente le viti.





  8. Riposizionate il coperchio e serrate le viti retrostanti.

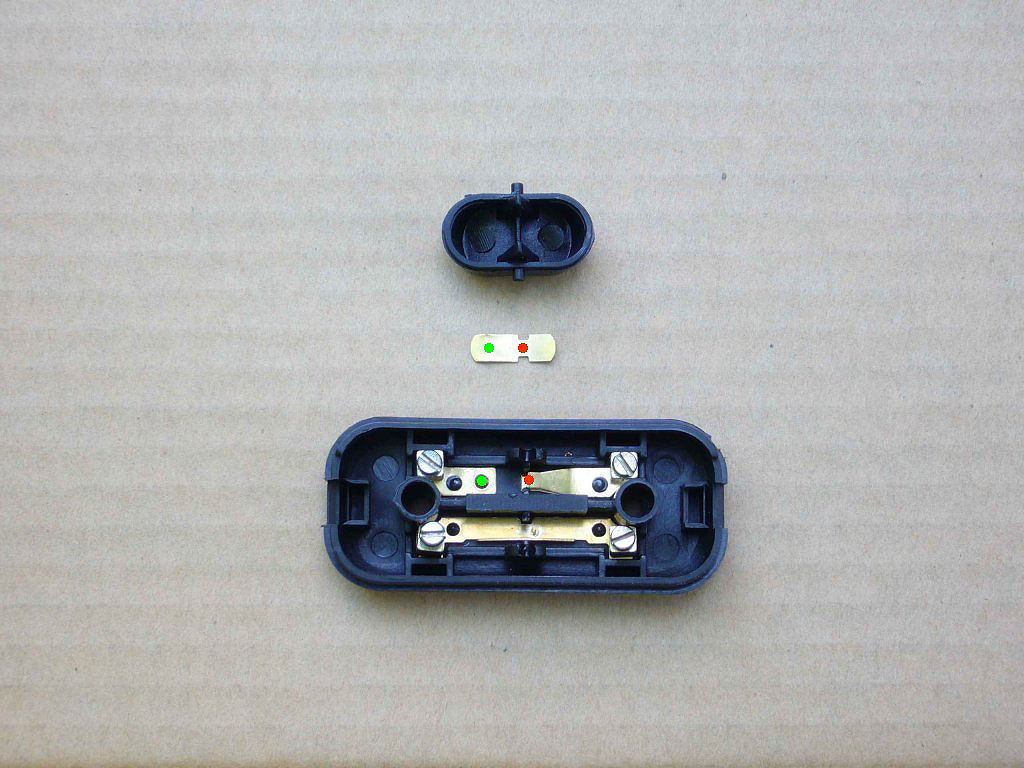

Ecco come si presenta un interruttore completamente disassemblato.





In ordine (dall'alto) abbiamo:
- pulsante selettore;
- lamella basculante;
- corpo dell'interrutore con contatti.
Il punto rosso indica la zona di contatto permanente (fulcro) tra i due componenti; quello verde indica la superficie di contatto nel momento in cui il circuito si chiude e l'abatjour si illumina.



Vi consigliamo di vedere anche questo video della De Agostini pubblicato su YouTube
