Salvavita differenziale e magnetotermico

Il salvavita, come oggi lo conosciamo, è un interruttore che in maniera automatica stacca la tensione della rete elettrica di casa quando:
1) dispersione elettrica verso terra, quindi anche un contatto accidentale di una persona con la fase dell’impianto;
2) sovraccarico o cortocircuito tra i due fili dell’impianto.

Per il punto 1 serve un interruttore differenziale, mentre per il punto 2 un interruttore magnetotermico.

INTERRUTTORE DIFFERENZIALE

Il cuore di un interruttore differenziale è un toroide (una sorta di ciambella) sul quale sono avvolti due fili: quando la differenza di tensione tra i due avvolgimenti è nulla, tutto funziona correttamente, invece nel momento in cui si verifica una differenza, questa genera una leggera tensione in grado di agire su una bobina collegata al gancio che trattiene attivato il circuito, e così il circuito viene sganciato e la tensione interrotta.

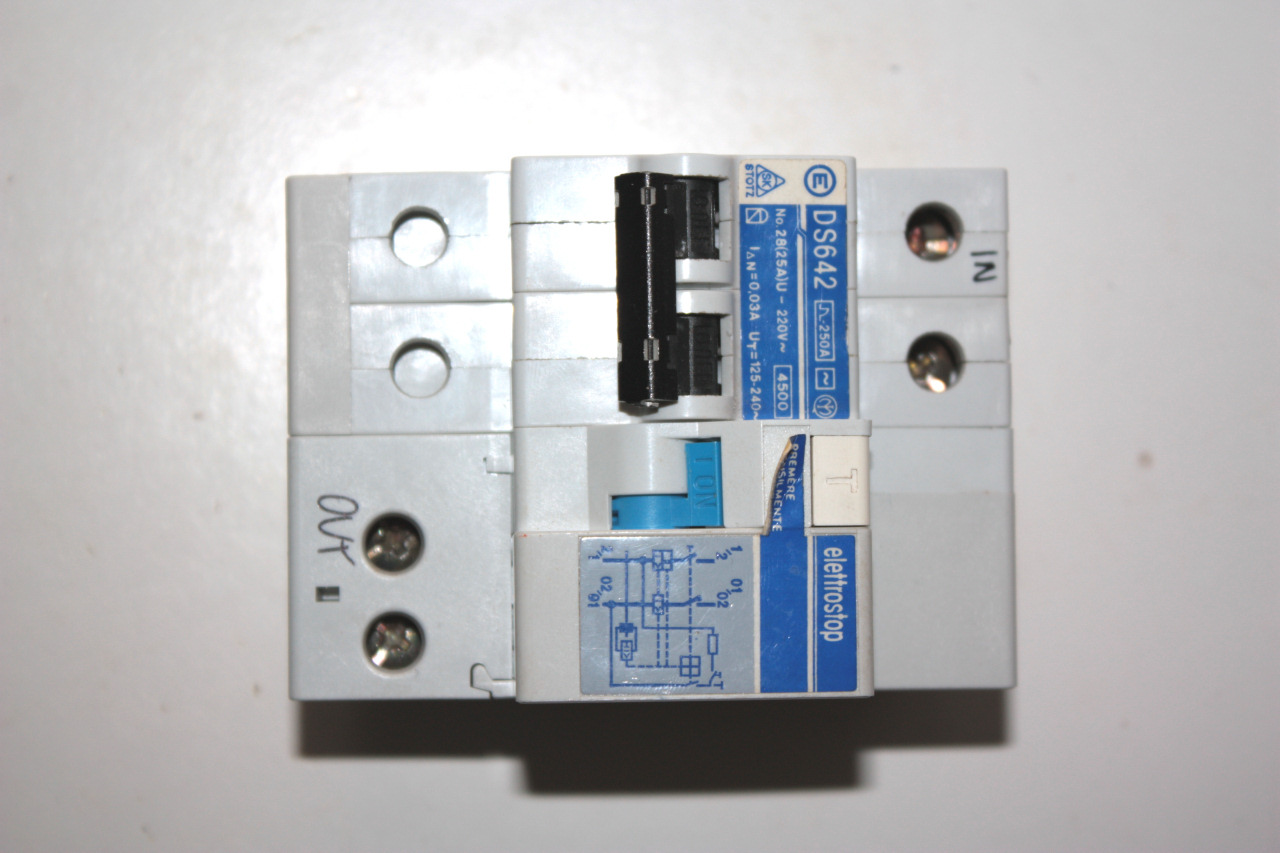

  Salvavita differenziale

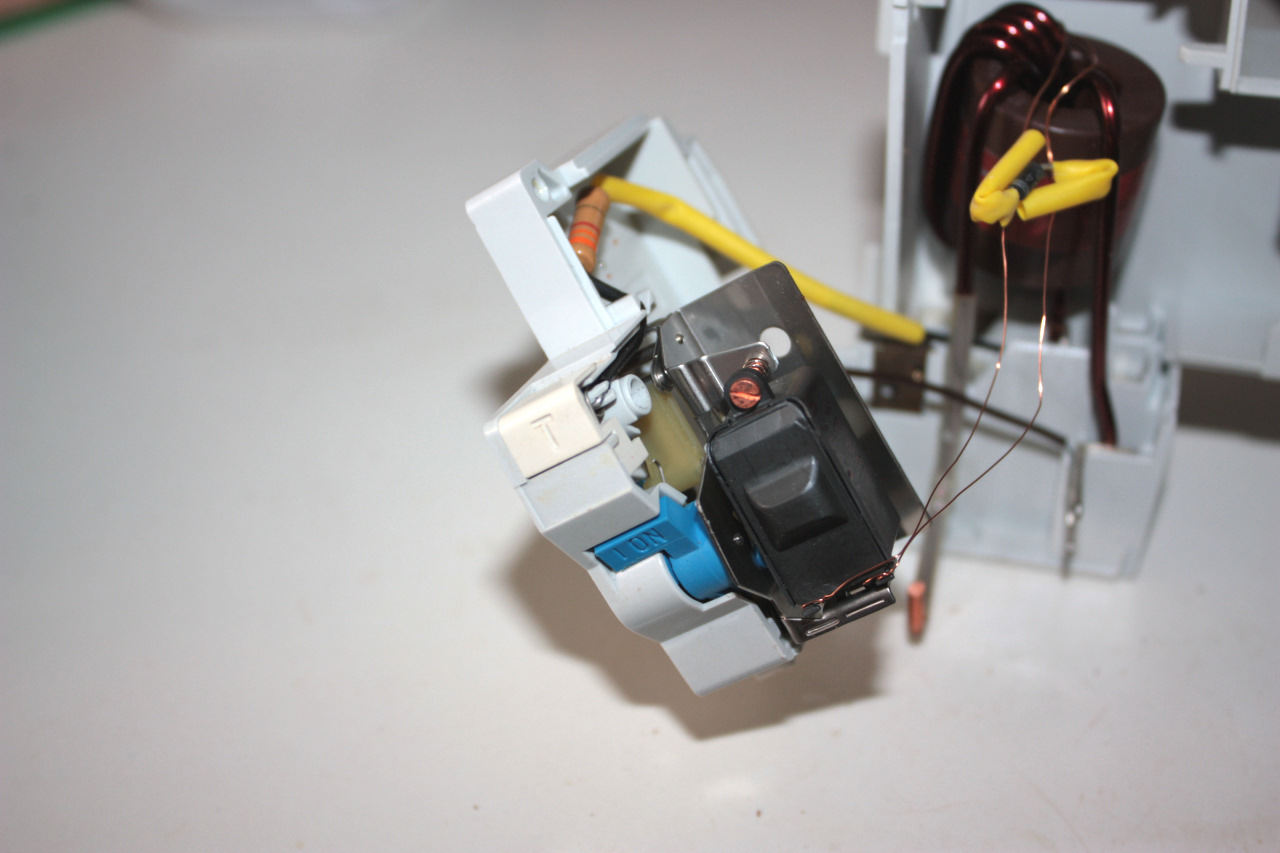

Componenti
interni
Funzionamento salvavita

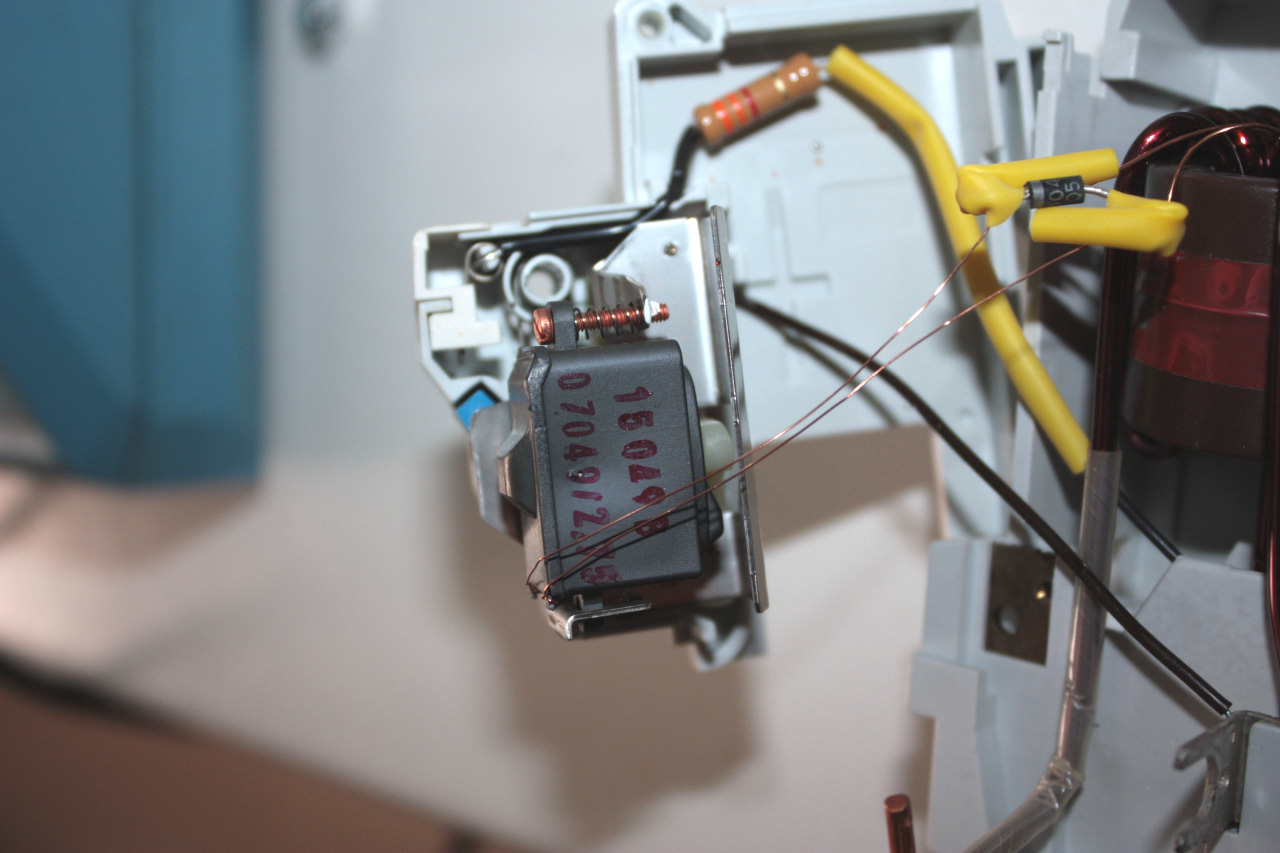

Bobina sgancio
interruttore

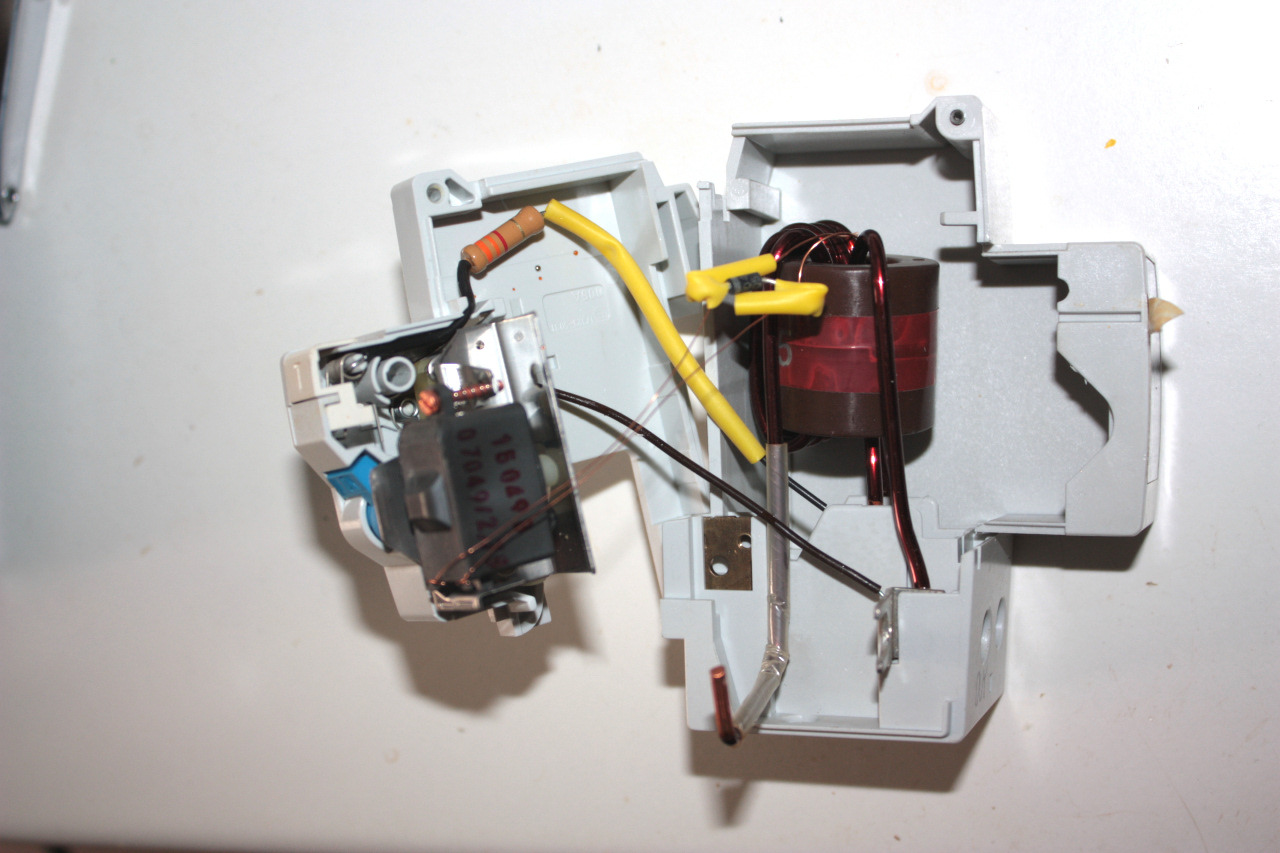

Salvavita come è fatto

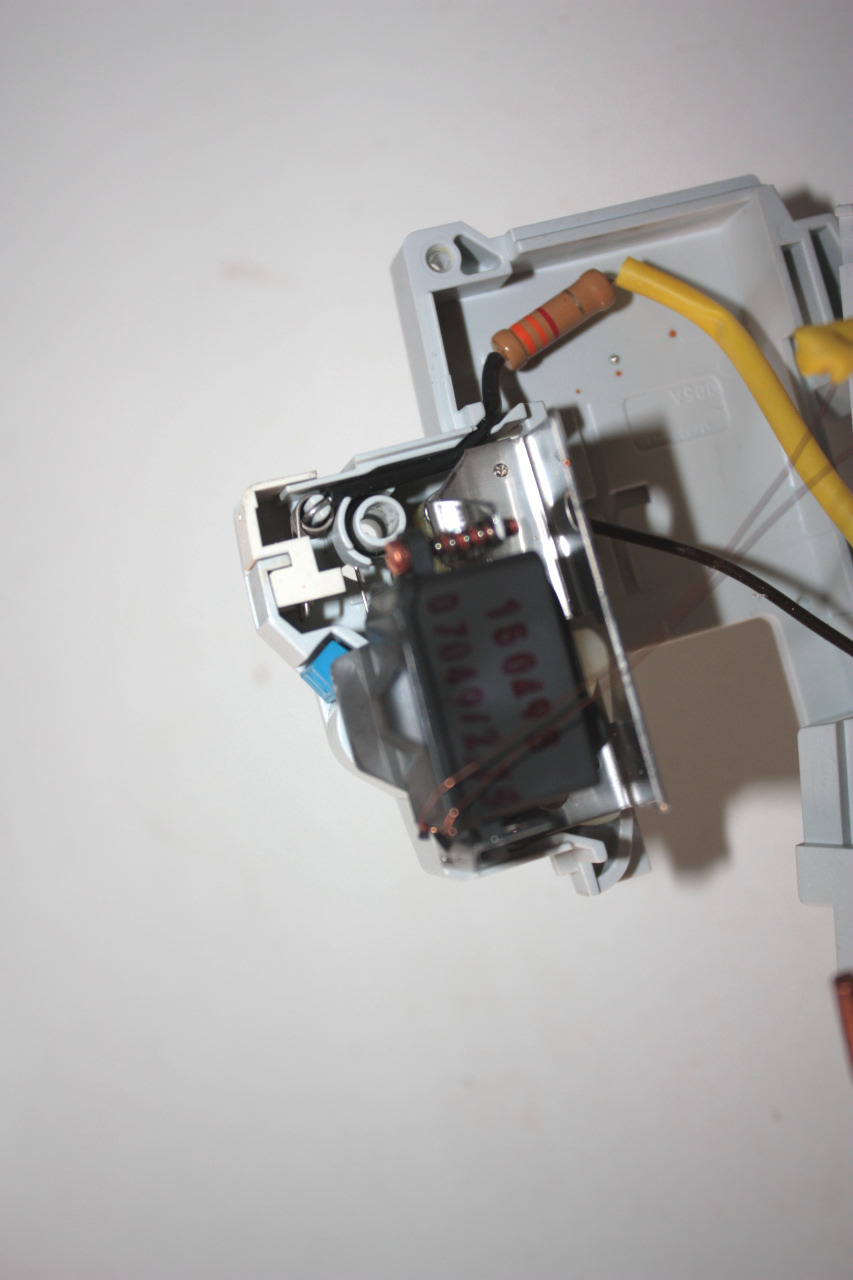

Sistema di
sgancio bobina
Salvavita in casa
Bobina sgancio
interruttore



  Salvavita differenziale
Bobina sgancio
interruttore
Salvavita differenziale
Bobina sgancio
interruttore
Salvavita differenziale
Bobina sgancio
interruttore




INTERRUTTORE MAGNETOTERMICO

Parte magnetica
Si tratta di un relé che scatta nel momento in cui la tensione sulla bobina supera il valore per il quale è stata tarata, quindi quando avviene un cortocircuito. Scattando provoca l’apertura dei contatti e, quindi, l’interruzione di corrente.

Parte termica
Funziona grazie al principio che hanno i fili metallici di disperdere calore. Una lamina bimetallica si deforma temporaneamente al raggiungimento di una certa temperatura facendo scattare l’interruttore. Il funzionamento non è istantaneo ma dipende dalla costruzione del dispositivo e dalla sua sensibilità. Questo è, infatti, il dispositivo che nelle case moderne può più facilmente anticipare lo scatto del contatore dell’abitazione.
