Saldatura plug Switchcraft 228 per cavo audio

La saldatura di cavi per strumenti musicali è un’operazione che riesce bene solo se si possiede già una buona pratica nella saldatura a stagno.

Il problema maggiore è il contenimento della temperatura in quanto alcuni plugs hanno delle caratteristiche costruttive che richiedono un riscaldamento maggiore per eseguire una saldatura corretta, e questo può danneggiare il materiale isolante interposto tra i due poli.

Questo è sicuramente il caso dei famosi plugs americani Switchcraft “228” che richiedono la saldatura del polo negativo sul corpo stesso.

Come si può intuire, la spessa lamiera del 228 ha bisogno di molto calore per raggiungere una temperatura tale da far penetrare e aderire adeguatamente lo stagno, per questo è necessario regolare opportunamente il calore del saldatore, scegliere la punta adatta ed essere veloci nell’esecuzione.

E’ nostro parere che essendo dei plugs nati negli anni ’60, oggi con i moderni stagni lead free (senza piombo) sia ancora più difficile ottenere una saldatura di alta qualità. Per questo consigliamo di non cimentarsi con questi particolari plugs senza le opportune conoscenze in materia e senza una buona stazione saldante.

Per questo lavoro sono stati utilizzati:

• plug Switchcraft “228” made in USA
• cavo Tasker “T40” made in Italy
• stagno Mundorf “MSolder silver/gold” contenente Stagno(95,46%)/Argento(3,80%)/Rame(0,70%)/Oro(0,04%).

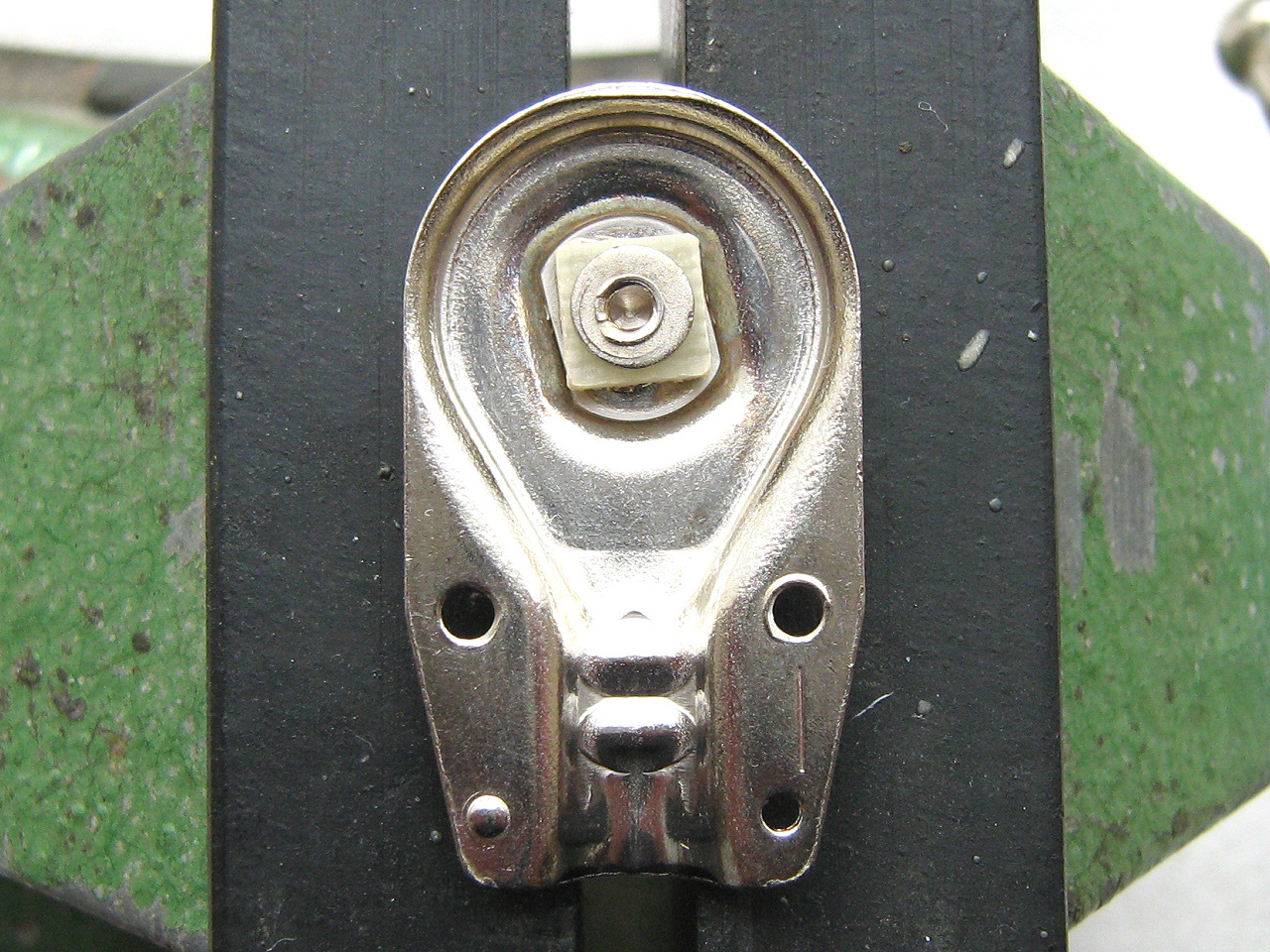

Plug appena aperto

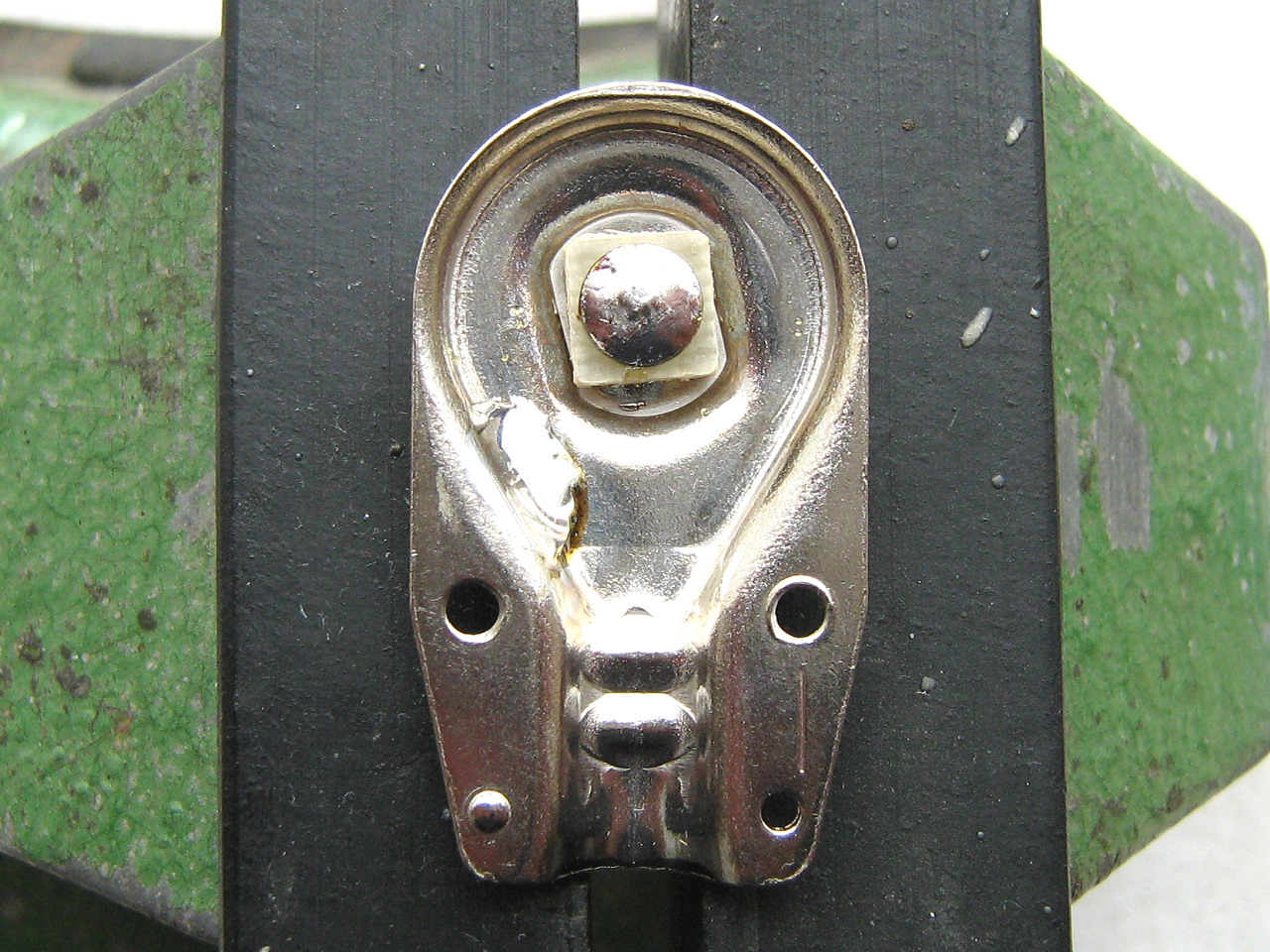

Plug stagnato sul + e sul corpo

Cavo T40 saldato

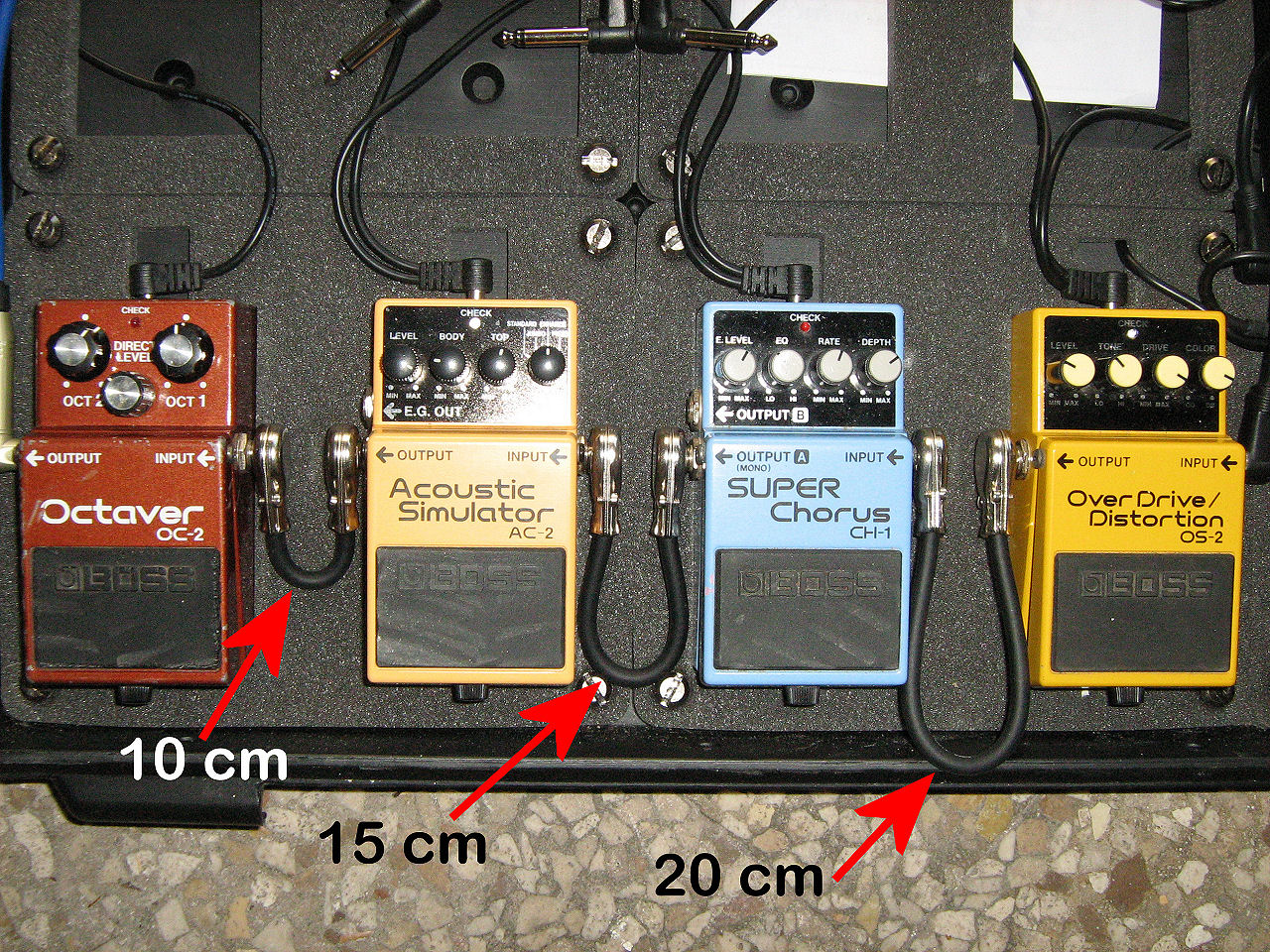

Cavi di misura 10, 15, 20 cm

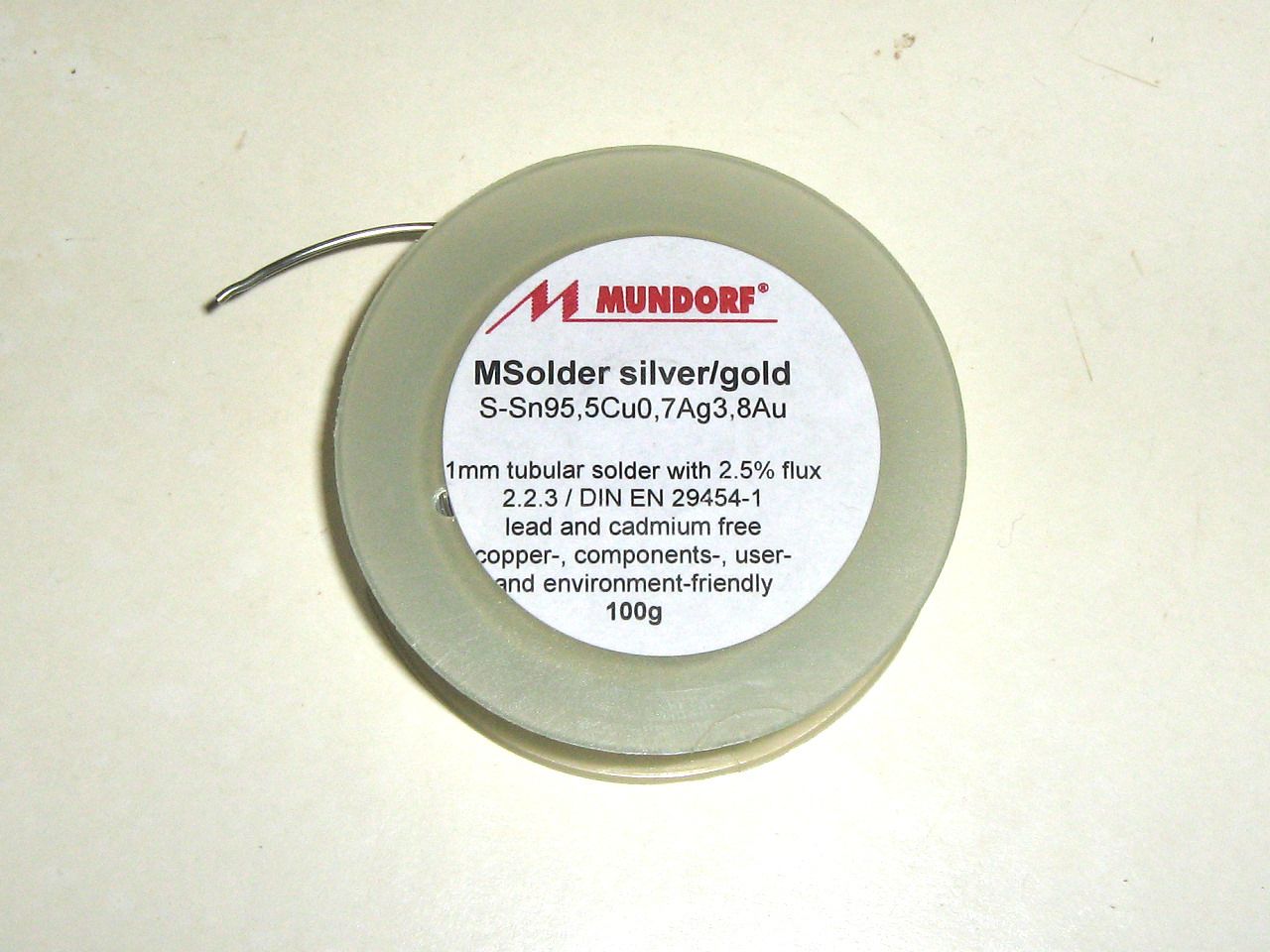

Stagno Mundorf Msolder silver/gold
