Saldatura plug Neutrik serie NP su cavo audio

Come detto nell’articolo dedicato alla saldatura dei plugs Switchcraft “228”, la saldatura di cavi per strumenti musicali è un’operazione che da ottimi risultati solo se si possiede già una buona pratica nella saldatura a stagno.

Nel caso in cui si utilizzassero plugs come i Neutrik “NP2X-B” o la versione a 90° “NP2RX-B”, la saldatura sarà più facilitata per due motivi: innanzitutto il materiale ha uno spessore e una superficie più ridotte rispetto allo Switchcraft “228”; secondariamente tale superficie è ricoperta d’oro, e ciò permette allo stagno di distribuirsi prima e meglio.

In commercio esistono tantissimi plug di qualità inferiore rispetto ai Neutrik della serie “NP”, e spesso si tratta di prodotti che richiedono meno tempo e meno difficoltà per essere saldati, ma come si può intuire anche la durata e l’affidabilità nel tempo saranno molto diversi.

Per questo lavoro sono stati utilizzati:

• plug Neutrik "NP2X-B" e "NP2RX-B" made in USA;
• cavo Tasker “1031” made in Italy;
• stagno Mundorf “MSolder silver/gold” contenente Stagno(95,46%)/Argento(3,80%)/Rame(0,70%)/Oro(0,04%).

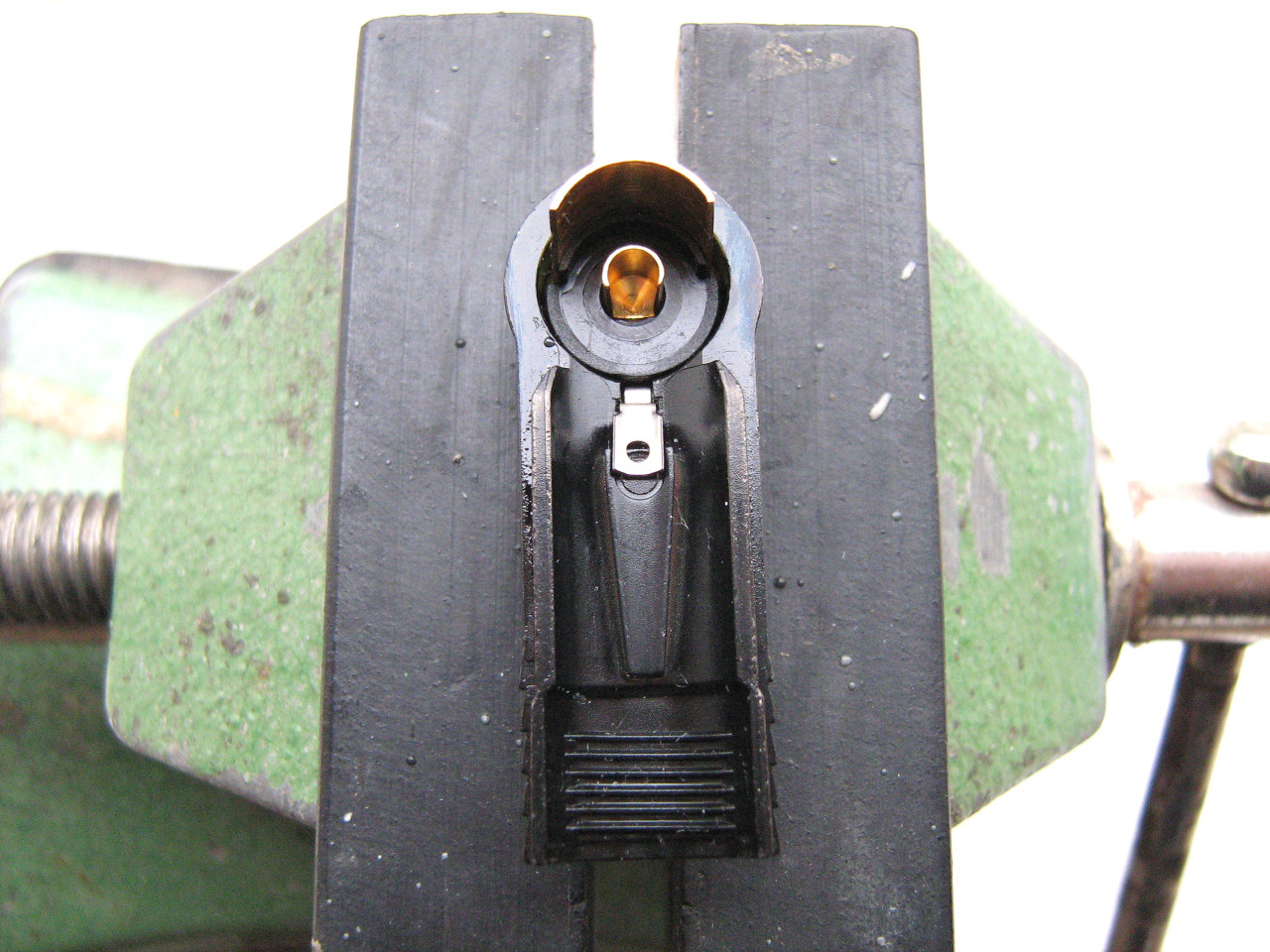

Plug NP2RX-B appena aperto

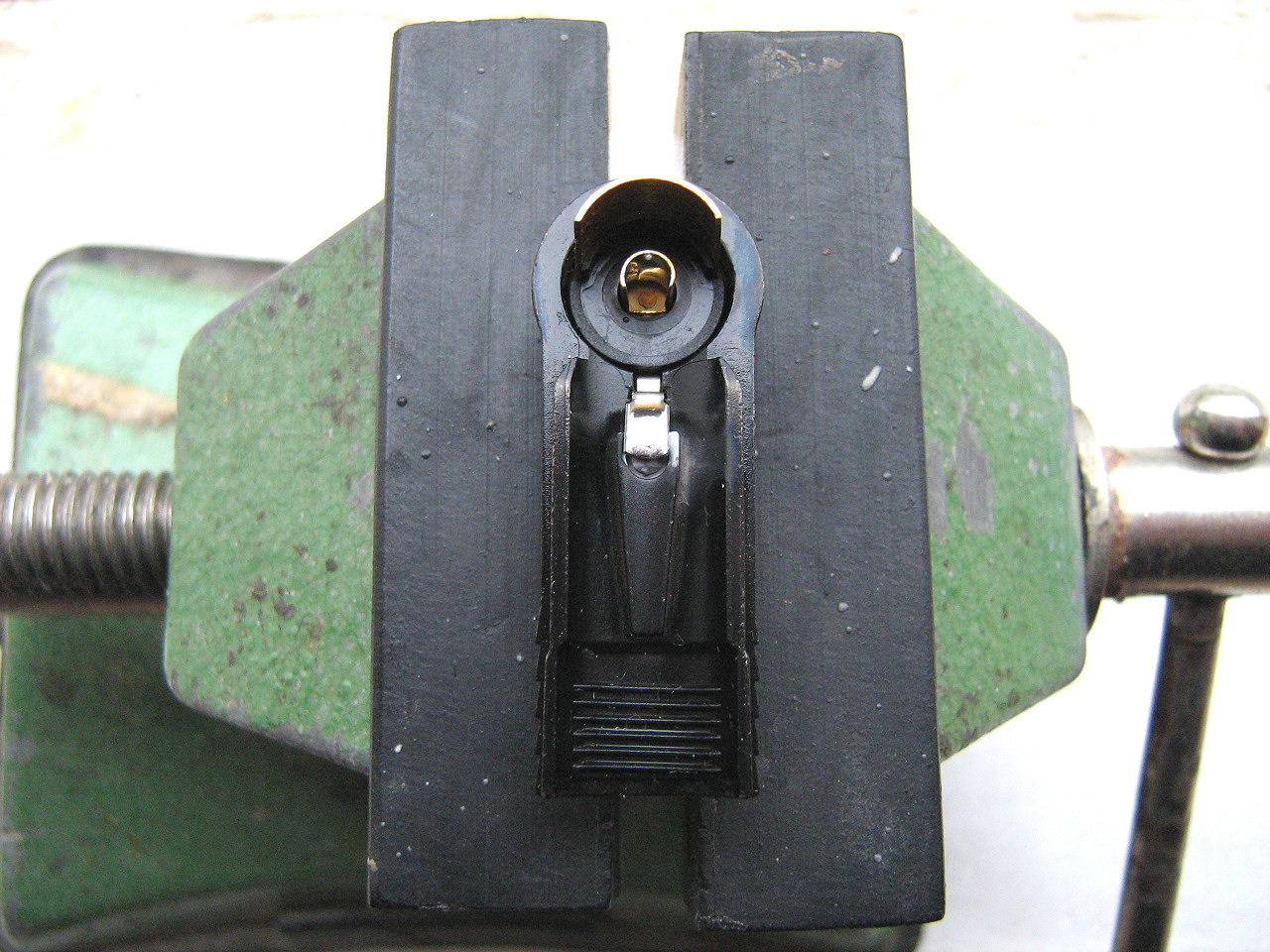

Plug NP2RX-B stagnato

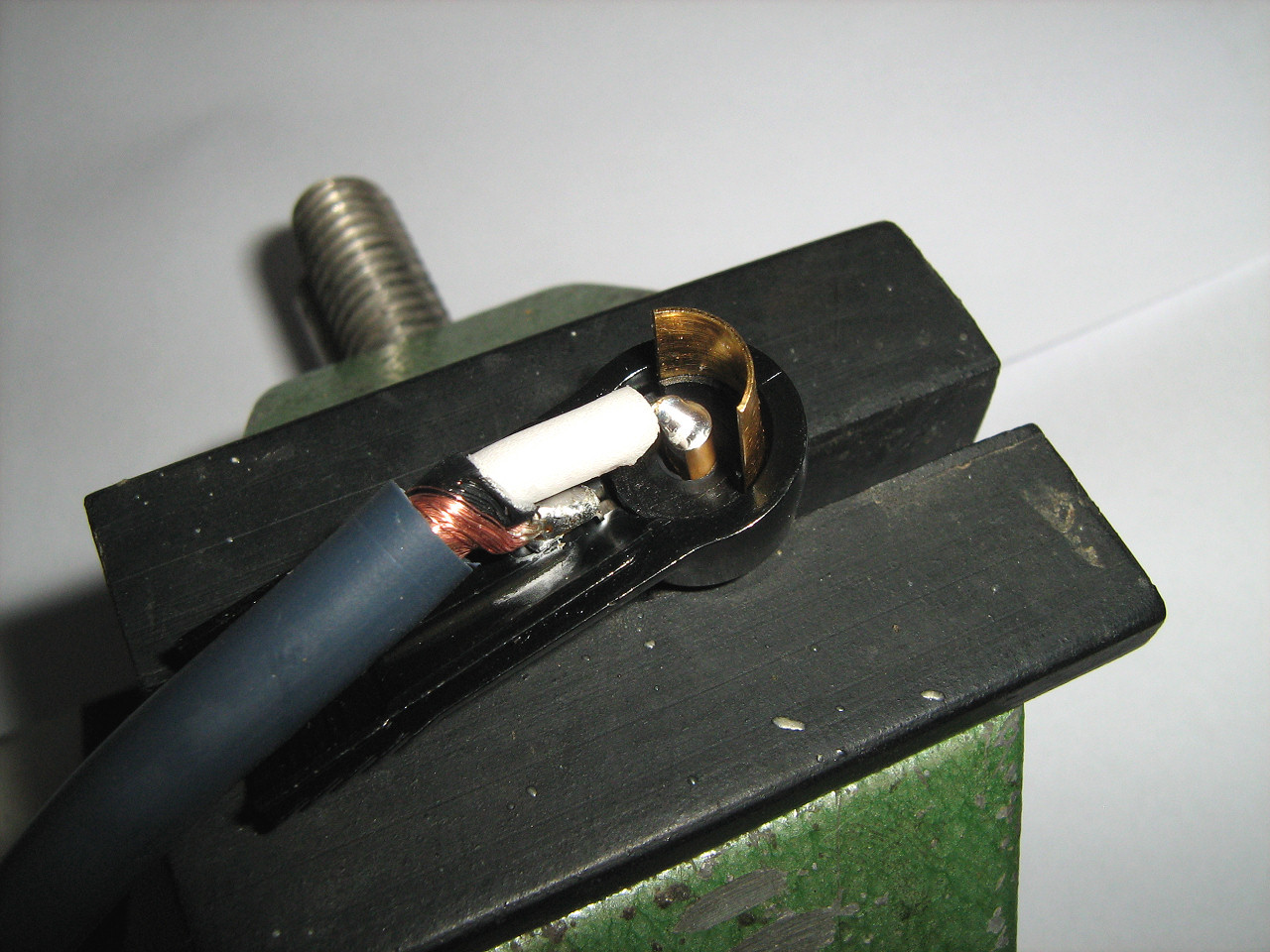

Plug NP2RX-B saldato al cavo

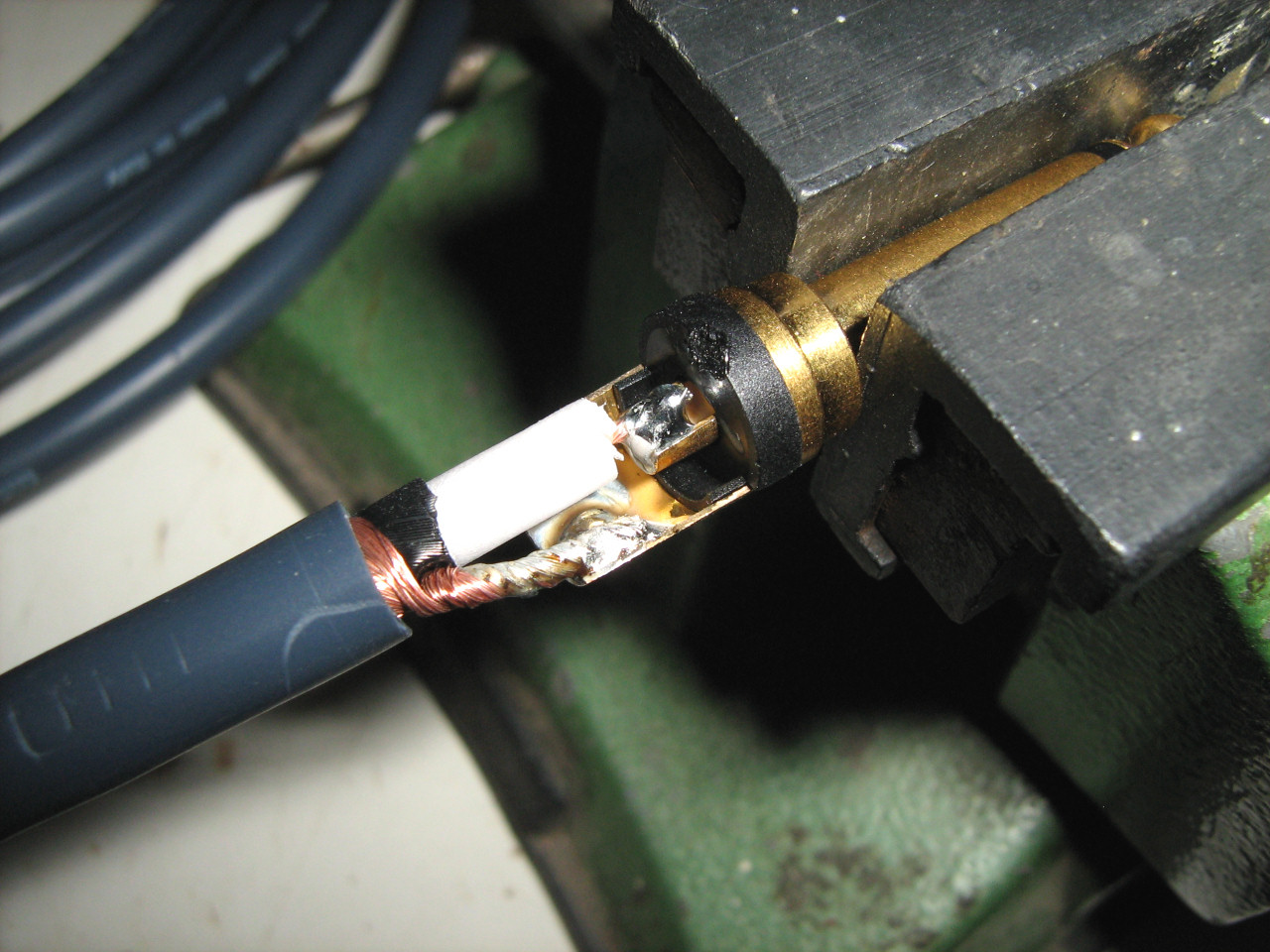

Plug NP2X-B saldato al cavo

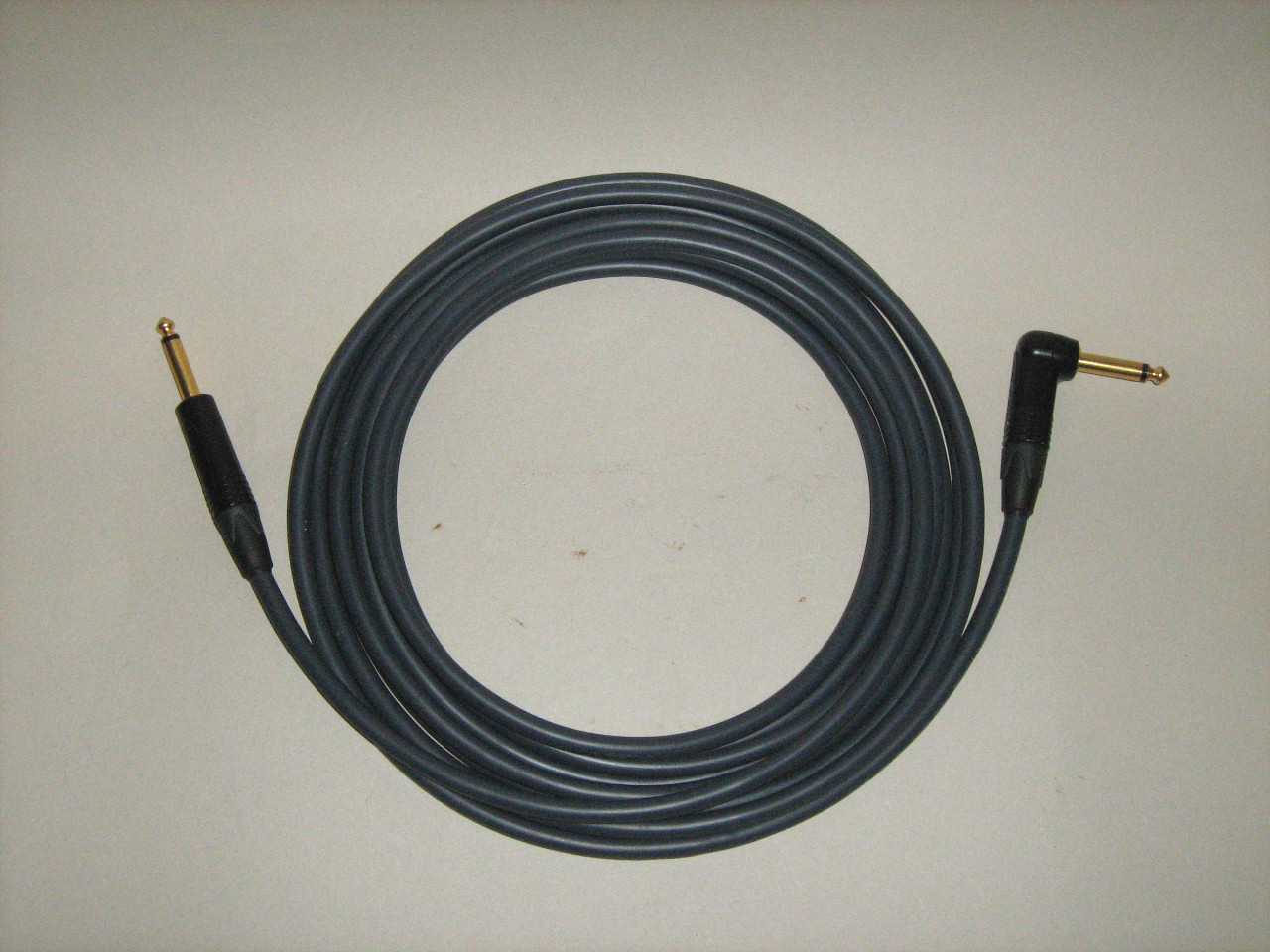

Cavo ultimato con plug diversi

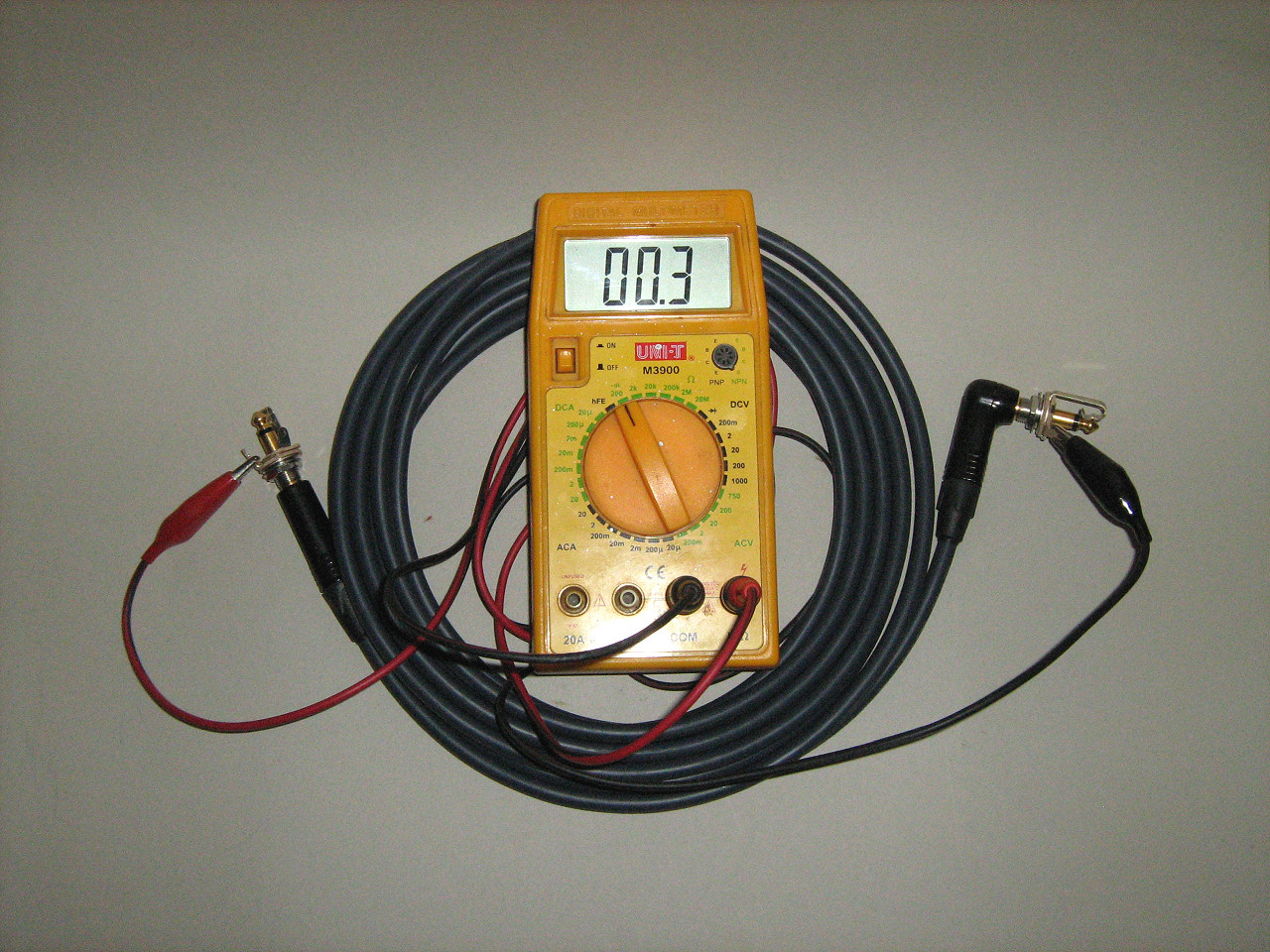

Resistenza polo positivo 0,03 ohm

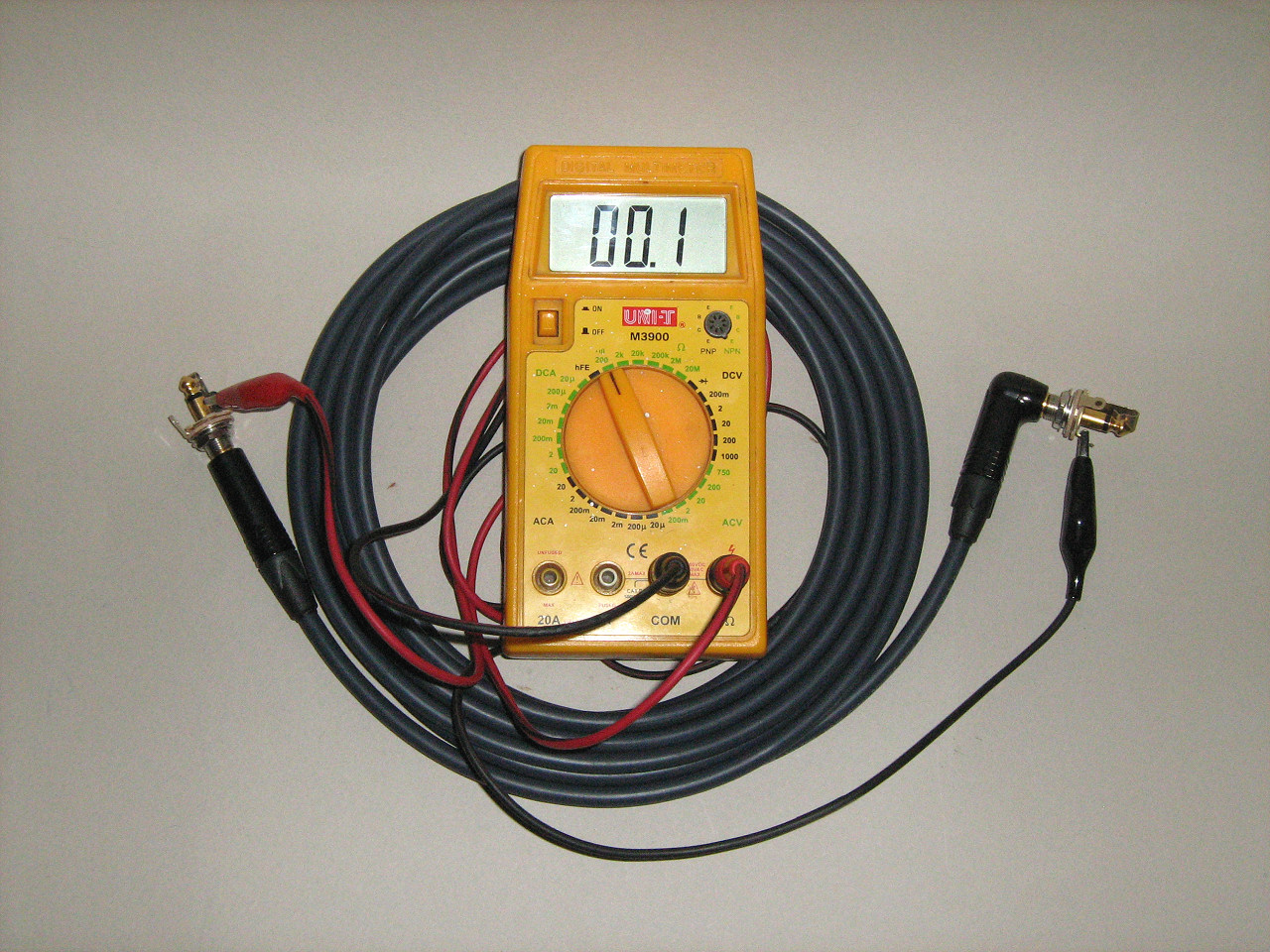

Resistenza schermatura 0,01 ohm

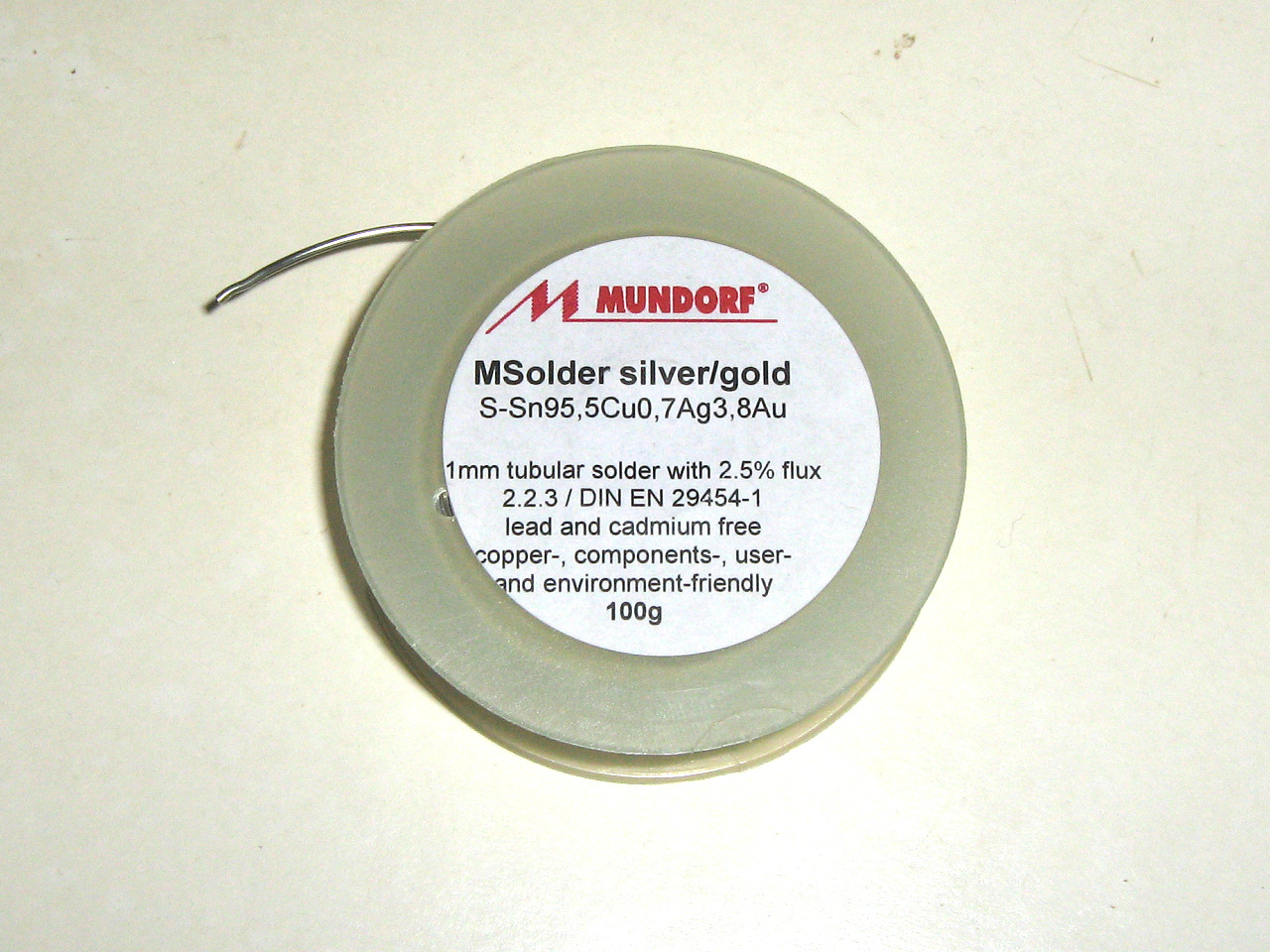

Stagno Mundorf Msolder silver/gold
